[ESP8266描述與功能說明]

ESP8266是低功耗的串口WIFI IC,內建8~32bit MCU,具備UART、IIC、PWM、GPIO及ADC等功能,因此適何應用於遠端控制或監控等。

ESP8266-01規格表



模組

型號

ESP8266-01

主晶片

ESP8266

無線參數

無線標準

IEEE 802.11b/g/n

頻率範圍

2.412GHz-2.484GHz

發射功率

802.11b: +16 +/-2dBm (@11Mbps)

802.11g: +14 +/-2dBm (@54Mbps)

802.11n: +13 +/-2dBm (@HT20, MCS7)

接收靈敏度

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85dBm (@54Mbps, OFDM)

802.11n: -82dBm (@HT20, MCS7)

天線形式

外置:郵票孔介面

外置:I-PEX 連接器、SMA 連接器

內置:板載PCB 天線

硬體參數

硬體介面

UARTIICPWMGPIOADC

工作電壓

3.3V

GPIO驅動能力

Max15ma

工作電流

持續發送下=>

平均值:~70mA,峰值: 200mA

正常模式下=>

平均: ~12mA,峰值: 200mA

待機:<200uA

工作溫度

-40~125

存儲環境

溫度:<40對濕<90%R.H.

尺寸

板載PCB天線:14.3mm*24.8mm*1mm

串口透傳

傳輸速率

110-921600bps

TCP Client

5

軟體參數

無線網路類型

STA/AP/STA+AP

安全機制

WEP/WPA-PSK/WPA2-PSK

加密類型

WEP64/WEP128/TKIP/AES

固件升級

本地串口,OTA遠端升級

網路協定

IPv4, TCP/UDP/FTP/HTTP

用戶配置

AT+指令集, Web 頁面 Android/iOS 終端, Smart Link 智慧配置APP

 [ESP8266-01模組功能說明]

ESP8266-01模組的接腳有8隻,輸入電壓為3.3V,當CH_PD為高電位,進入工作模式。

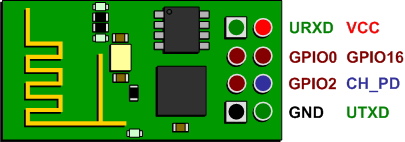

a01

ESP8266-01模組

ESP8266-01模組各腳位說明

PIN

Function

Description

1

URXD

1)UART_RXD,接收;

2)General Purpose Input/OutputGPIO3

2

UTXD

1)UART_TXD,發送;

2General Purpose Input/OutputGPIO1

3)開機時禁止下拉;

5

RESETGPIO 16

外部Reset信號,低電平重定,高電平工作(默認高);

6

GND

GND

8

VCC

3.3V模組供電;

9

ANT

WiFi Antenna

11

GPIO0

1)默認WiFi StatusWiFi工作狀態指示燈控制信號;

2)工作模式選擇:

   懸空:Flash Boot,工作模式;

   下拉:UART Download,下載模式;

12

ADC

ADC,輸入範圍:0V-1V

13

GPIO15

下拉:工作模式;

14

CH_PD

1)高電平工作;

2)低電平模組供電關掉;

15

GPIO2

1)開機上電時必須為高電平,禁止硬體下拉;

2)內部默認已拉高

工作模式

¨STA 模式:ESP8266模組通過路由器連接互聯網,手機或電腦通過互聯網實現對設備的遠端控制。

¨AP 模式:ESP8266模組作為熱點,實現手機或電腦直接與模組通信,實現局域網無線控制。

 ¨STA+AP 模式:兩種模式的共存模式,即可以通過互聯網控制可實現無縫切換,方便操作。



[ESP8266-01操作說明]

A02

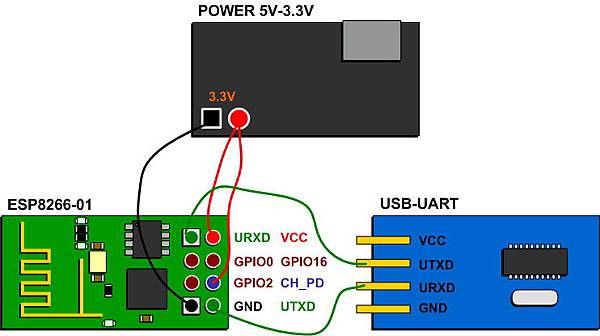

▲基本連接圖



AT指令

當成功輸入一個指令,就會有返回值及OK確認。

A04

命令類型

語法

返回和說明

設置命令

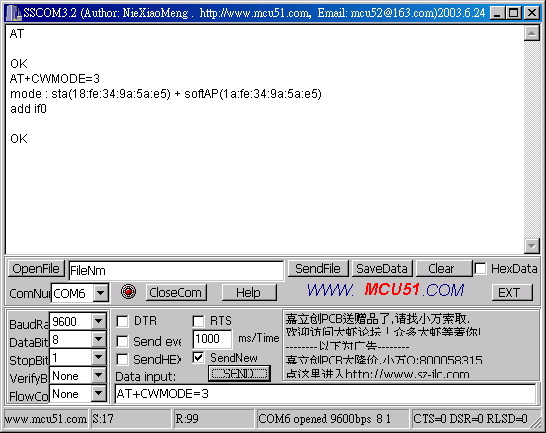

AT+CWMODE = <mode>

1.Station模式

2.AP模式

3.AP+Station

OK

此指令需重啟後生效(AT+RST)

查詢命令

AT+CWMODE?

+CWMODE:<mode>



OK

當前處於哪種模式?

測試命令

AT+CWMODE?

+CWMODE:(<mode>取值列表)



OK

當前可支援哪些模式?

列出當前可用連接點

命令類型

語法

返回和說明

執行命令

AT+CWLAP

+CWLAP: <ecn>,<ssid>,<rssi>[,<mode>]



OK

此指令返回AP列表

參數

定義

取值

對取值的說明

<ecn>

加密方式

0

OPEN

1

WEP

2

WPA_PSK

3

WPA2_PSK

4

WPA_WPA2_PSK

<ssid>

接入點名稱



字串參數

<rssi>

信號強度





<mode>

連接模式

0

手動連接

1

自動連接

加入連接點

命令類型

語法

返回和說明

設置命令

AT+CWJAP=<ssid>,<pwd>

AT+CWJAP="XXXX","1234"

OK ERROR

加入該AP成功則返回OK,失敗則返回ERROR

查詢命令

AT+CWJAP?

+CWJAP:<ssid>



OK

返回當前選擇的AP

參數

定義

取值

對取值的說明

<ssid>

接入點名稱



字串型

<pwd>

密碼



字串型,最長64位元組,ASCII編碼

退出連接點

命令類型

語法

返回和說明

執行命令

AT+CWQAP

OK

表示成功退出該AP

測試命令

AT+CWQAP=?

OK

查詢該命令是否支援



獲得TCP/UDP連接狀態

命令类型

语法

返回和说明

执行命令

AT+CIPSTATUS

如果是单路连接(AT+CIPMUX=0),返回:

OK



STATE: <sl_state>

如果是多路连接 (AT+CIPMUX=1),返回:

OK



STATE:<ml_state>

如果配置为服务器:

STATE:IP STATUS

S: <sid>,<port>,<server state>

C:<cid>, <TCP/UDP>, <IP address>, <port>, <client state>

测试命令

AT+CIPSTATUS=?

返回:

OK

參數

定義

取值

對取值的說明

<sl_state>





單連接狀態





IP INITIAL

初始化

IP STATUS

獲得本地 IP 狀態

TCP CONNECTING/UDP CONNECTING

TCP 連接中/UDP 埠註冊中

CONNECT OK

連接建立成功

TCP CLOSING/UDP CLOSING

正在關閉 TCP 連接,正在註銷 UDP

<ml_state>

多鏈結狀態

IP INITIAL

初始化

IP STATUS

獲得本地 IP 狀態

<sid>

伺服器id

0~1

取值為01

<server state>

伺服器狀態

OPENING

正在打開

LISTENING

正在監聽

CLOSING

正在關閉

<cid>

用戶端id

0~4

取值為0,1,2,3,4

<IP address>

IP 地址

-

字串參數(字串需要加引號)

<port>

伺服器監聽埠號

-

整數型

<client state>

用戶端狀態

CONNECTED

已連接

CLOSED

已關閉





查詢本地IP地址

命令類型

語法

回應和說明

執行命令

AT+CIFSR

回應

+ CIFSR:<IP address>



OK

或者

ERROR

測試命令

AT+CIFSR=?

回應

OK



定義

取值

對取值的說明

<IP address>

本機目前的IP地址(station)







關閉TCP/UDP連接

命令類型

語法

返回和說明

設置命令

單路連接時



AT+CIPCLOSE=<id>

返回:

CLOSE OK

多路連接時



AT+CIPCLOSE=<n>[,<id>]

返回:

<n>,CLOSE OK

執行命令

AT+CIPCLOSE



如果關閉成功,返回:

CLOSE OK



如果關閉失敗,返回:

ERROR

測試命令

AT+CIPCLOSE?

返回:

OK

注意事項

l          執行命令只對單鏈結有效,多鏈結模式下返回ERROR

l          執行命令AT+CIPCLOSE 只有在TCP/UDP CONNECTINGCONNECT OK狀態下才會關閉連接,否則會認為關閉失敗返回ERROR

l          單路連接模式下,關閉後的狀態為IP CLOSE

參數

定義

取值

對取值的說明

<id>

關閉模式

0

慢關(缺省值)

1

快關

<n>

Link No.

0~7

整數型,表示連接序號



成功加入連接點

A06



將PC作為服務端,由ESP8266連接至電腦。

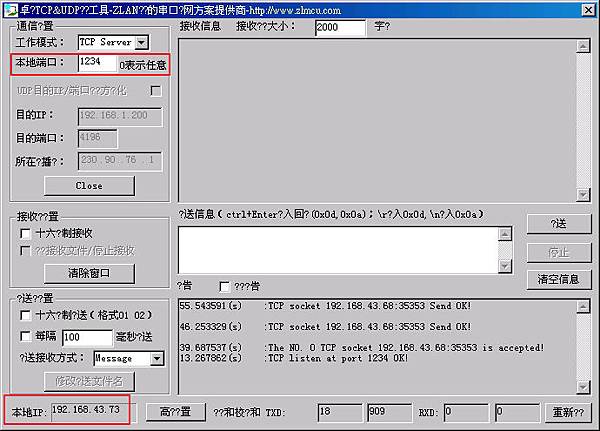

 (1)先設定電腦端為TCP Server

A07

 (2)輸入AT指令 AT+CIPSTART="TCP","電腦端IP",電腦端口

A08

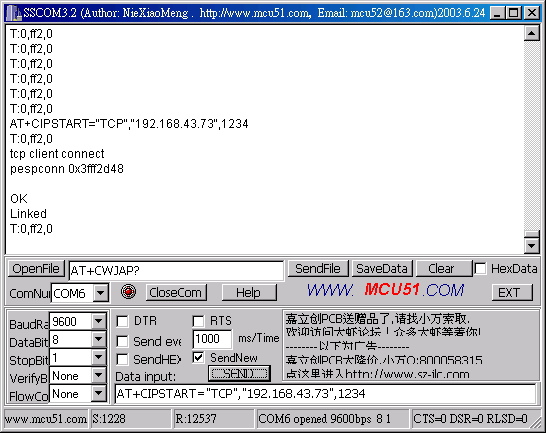

連接成功

a09

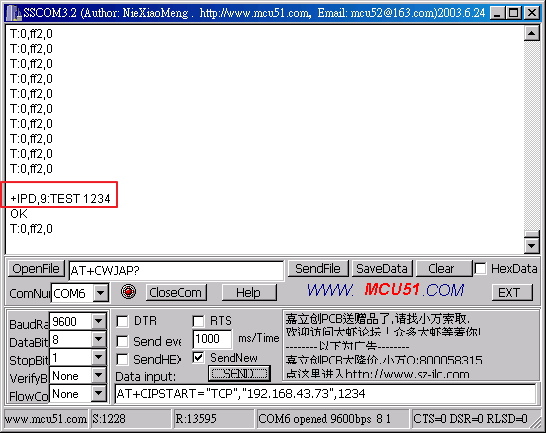

▲由電腦端傳送過來的訊息





[調試]

 ESP8266模組做為TCP Server

  (1)開啟多路連接: AT+CIPMUX=1

 (2)開啟TCP Server: AT+CIPSERVER=1, port

 (3)設定服務器超時時間: AT+CIPSTO=2880  (0~2880 S)



AT+CIPMUX?
   0:單路連接
   1:多路連接

AT+CIPMODE?

  0:非透傳模式
  1:透傳模式

AT+CIPSTO?

  查詢模組作為SERVER的超時時間
