1.先執行[Convert/Compile]

2.執行[Start or end ladder logic test]

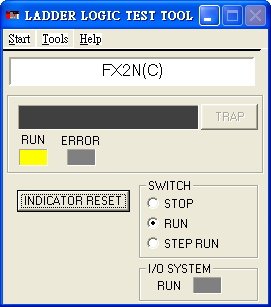

3.執行成功進入

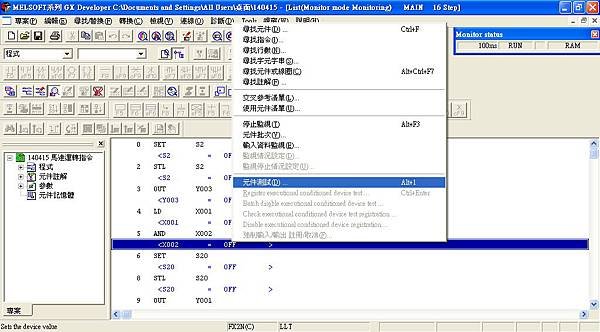

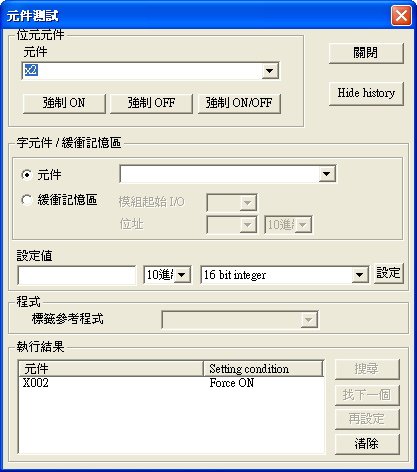

4.回到主視窗,按滑鼠右鍵,選擇元件測試.(若有使用B接開關,可利用此方式改變初始值.)

5.選擇要調整的開關元件,設為ON或OFF.

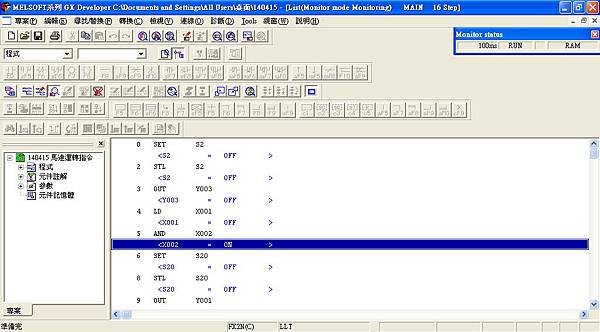

6.返回主視窗,可以看到X002變更為ON.

7.返回LADDER LOGIC TEST TOOL視窗

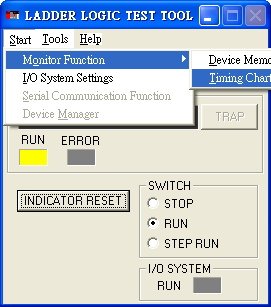

8.點選功能列 [Start]->[Monitor Function]->[Timming Chart Monitor]

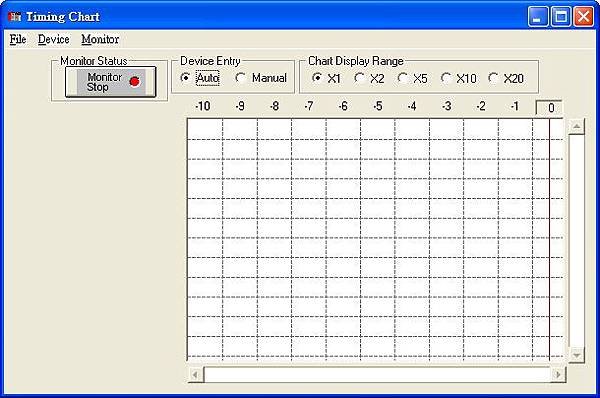

9.開啟的Monitor FuTimming Chart視窗,點選[Monitor Stop] 開始執行驗證.

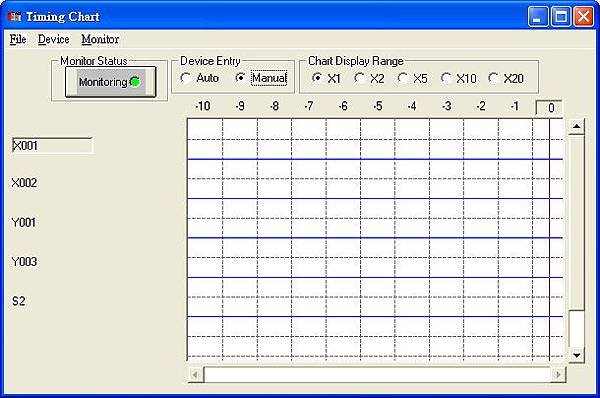

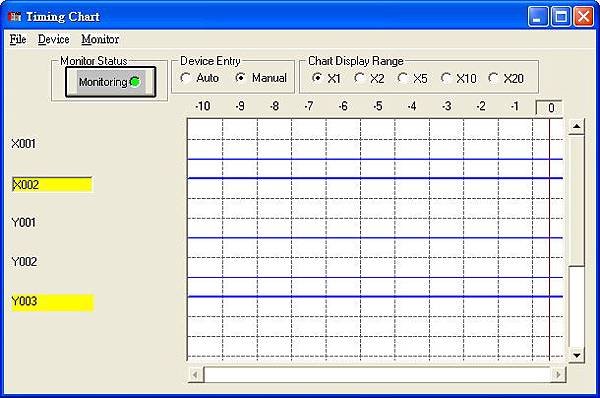

10.成功執行後,黃色標示的狀態為1.

11.增加追蹤點,點選Device Entry的[Manual]選項.

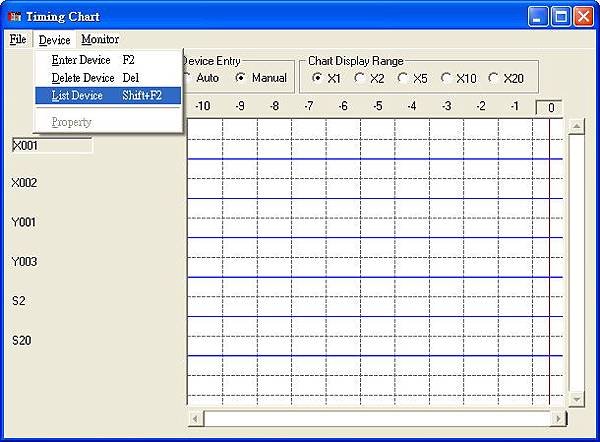

  12.點選[Device]->[List Device]

.

13.點選[Enter]開啟增加追蹤點

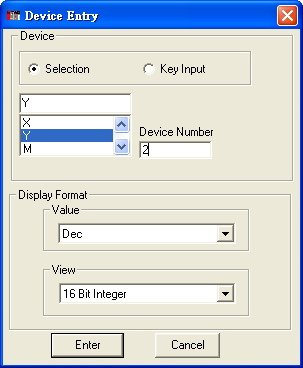

14.輸入要增加的追蹤點,然後點選 [Enter]

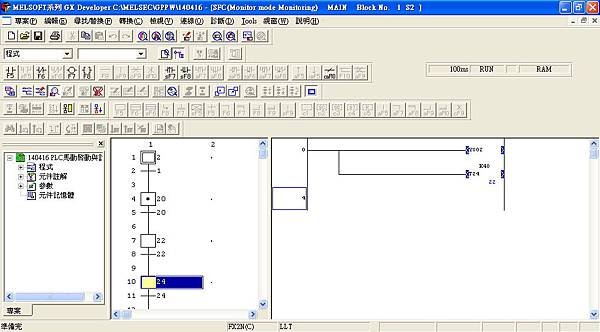

15.若有 SFC或Timming設置,可返回主視窗查看.
